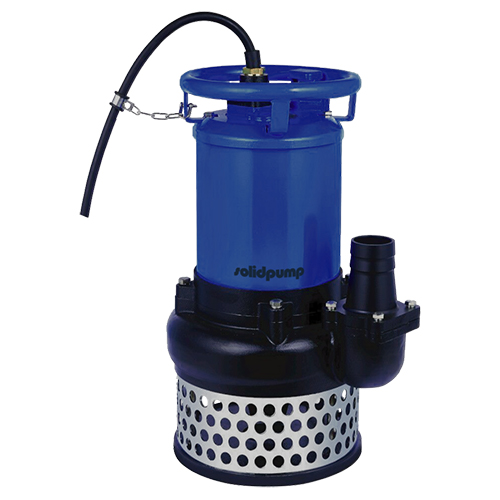

Solidpump TTZ

Čerpadla řady TTZ s rozdružovací hlavicí si snadno poradí s čerpáním s bahnitých a písčitých kalů.

Čerpadla TTZ jsou vybavena čtyřpólovým motorem, oběžným kolem s rozdružovací hlavicí z vysokolegované chromové oceli, jež se stará o spolehlivý provoz a dlouhou pracovní výdrž.

Použití

Technická specifikace

• Průtok: až 114 m3/h
• Výtlak: až 15 metrů
• Průměr odtoku: 80 - 100 mm
• Výkon: 2,2 kW to 3,7 kW
• Napájení: třífázové 400 V± 10%, 50 Hz
• Třída izolace: F

• Stupeň krytí: IP68
• Délka kabelu: 8 m
• Teplota čerpaného média: až 40 °C
• Maximální hloubka: 20 m


Volitelné možnosti

• Napájení

• Délka kabelu

01 - Hose coupling - Cast iron
02 - Handle - Steel
05 - Upper cover - Cast iron
06 - Up-bearing house - Cast iron
07 - Bearing house - Cast iron
10 - Seal house - Cast iron
11 - Motor body - Cast iron
12 - Outer casing - Steel
13 - Pump body - Cast iron
14a - Impeller - High chrome alloy
14b - Agitator - High chrome alloy
16a - Inlet plate - Ductile iron

19 - Check valve - NBR
22a - Valve seat - Cast iron
22b - Seat assembly - Cast iron
25 - Strainer - Steel
27a - Stator
28a - Rotor - Shaft:AISI420SS
31a - Bearing - Ball bearing
31b - Bearing - Ball bearing
33 - Motor protector
34 - Mechanical seal - Sic-Sic/Sic-Sic
35 - Oil seal
47 - Cable
